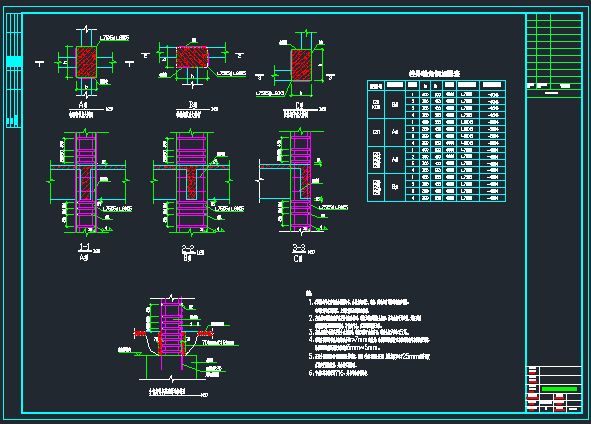

加固圖集之內部柱外粘鋼加固大樣圖說明：

1、采用濕式外包角鋼法加固框架柱。外粘角鋼通長、連續，兩端應有可靠的連接和錨固，中間應穿過各樓層板，上端應伸至加固層的梁頂。

2、當采用環氧樹脂化學灌漿外包鋼加固時，綴板應緊貼混凝土表面，并與角鋼平焊連接。焊好后用環氧膠泥將型鋼周圍封閉，并留出氣孔，然后進行灌漿連接。

3、當采用乳膠水泥砂漿粘外包角鋼時，綴板可焊于角鋼外面，乳膠含量不應小于5%。

4、原構件截面的棱角應打磨成半徑r≥7mm的圓角；外粘型鋼的注膠應在型鋼構架焊接完成后進行，外粘型鋼的膠縫厚度宜控制在3mm~5mm。

5、采用外粘型鋼加固鋼筋混凝土構件時，型鋼（包括混凝土表面）應抹厚度不小于25mm的高強度水泥砂漿作防護層，并加鋼絲網防裂。

6、節點區的植筋采用?16，并與外粘角鋼焊接。
