上海某醫院病房大樓，原建于1921年，為三層鋼筋混凝土框架結構，后在1972年采用磚墻體及木屋架加了一層，現根據業主要求，對該病房大樓進行加層與裝飾改造。
由于該房子建成年代久遠，經房屋質量及抗震鑒定后發現柱混凝土強度較低，且碳化現象嚴重。通過計算知加層后基礎地基強度不能滿足要求；框架柱的軸壓比及抗震能力不足；框架梁的抗彎抗剪強度均不能滿足要求，因此須進行加固。經綜合比較考慮，基礎采用錨桿靜壓樁加固，以保證承載力及控制沉降；框架柱采用圍套法(擴大截面法)加固，以滿足軸壓比及抗震能力要求，詳見圖1?？蚣芰翰捎谜充摲椒庸?，即能滿足抗彎抗剪強度要求，又便于施工，縮短周期，詳見圖2。
下面對框架梁粘鋼加固計算與加固方法進行介紹：

(一)、框架梁粘鋼加固計算

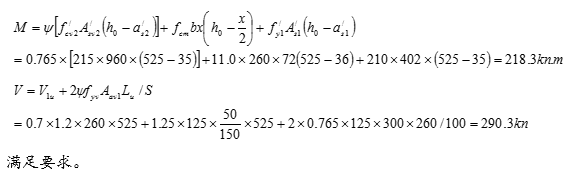

該大樓經加固后，進行了總體抗震驗算，各樓層綜合抗震能力指數β均能滿足要求，對各構件復核，也能滿足承載力要求。以KL-B框架梁為例，斷面尺寸為260×560，原配梁底主筋為4Ф18，梁頂貫通縱筋為2Ф16，加密區箍筋為Ф8@150。經計算，該梁的最大彎矩為186.2kn.m，最大剪力為215kn。設計考慮跨中梁底與支座梁頂各加兩層粘鋼，粘鋼厚度為每層3mm，寬度為兩條80mm，箍板為100mm寬，間距100mm。通過計算

滿足要求。

(二)、框架梁粘鋼加固方法

粘鋼加固所用材料
采用二層3mm厚鋼板，雙面對焊連接成要求的長度，需要彎折的鋼板采用冷加工工藝彎折。粘接材料為JGN型建筑結構膠。
2．框架梁粘鋼加固的工藝流程：
表面處理—加壓固定及卸載系統準備－配膠－找平—涂膠－粘貼鋼板－固定加壓－固化－卸支撐－檢驗、維護—防火防腐處理
3． 實施步驟：
對加固部位嚴格進行實測實量，對實測實量的尺寸進行鋼板的裁剪和加工。用專用磨光機將混凝土表面的水泥漿磨去，達到最大的平整度，將表面松散浮渣和浮塵除去，用丙酮把混凝土表面清洗干凈。鋼板的貼和面用砂輪和砂布打磨至露金屬光澤，紋路與鋼板受力方向垂直。制備固定鋼板的木柱、木版和木鍥，調制粘結膠，JGN型建筑結構膠是雙組分膠料，調制前需按甲乙兩組分別順時針方向攪拌均勻。涂膠前先進行鋼板和混凝土表面的預粘結，檢查兩個粘結面是否吻合，尺寸是否相符，預粘貼試驗檢查合格后進行正式粘貼。鋼板和混凝土表面都需涂刷結構膠，膠層厚1~3mm，要求涂刷均勻，中間稍厚，兩邊稍薄。固定加壓后，膠從鋼板兩側均勻擠出為合適，然后鋼板就位粘貼，粘貼后立即用木板、木柱、木鍥支撐，木板壓緊鋼板，結構膠從鋼板兩側均勻擠出表示加壓適宜。JGN型建筑結構膠在20°c的環境下，24小時固化，3天即可正常使用。在固化期間，不得擾動敲擊鋼板。剛加固完畢，建筑結構膠尚未固化，就對鋼板進行了全面仔細的檢查，沒有發現擠壓不出膠、空鼓等不良現象，粘貼效果良好。4天后拆除木柱等支撐，又一次檢查，未發現空鼓等現象，粘貼合格，爾后進行第二次粘貼。粘貼過程全部完工后，進行鋼板表面處理，按設計要求涂刷防銹漆。
采用以上方法對該加層房屋梁加固后，病房大樓使用情況正常，取得了良好的經濟效益和社會效益。

三．粘鋼加固的幾點建議

（1）混凝土結構加固技術規范構造規定:粘鋼加固基層混凝土強度等級不應低于C15 。實際工程中認為混凝土強度等級不宜低于C20 。
（2）正截面受彎鋼板厚度以3 mm～5 mm 為宜,寬度不宜小于100 mm ,亦不得大于梁寬。否則鋼板的調直調平以及粘結過程中與梁的緊密結合程度都將明顯增加難度,影響加固效果。
（3）施工時混凝土表面打磨,用丙酮清洗干凈。鋼板也應打磨,鋼板上涂滿結構膠與梁表面頂緊,以邊緣溢出結構膠為準。然后在外側鋼板表面涂膠,粘砂子或鋼絲網,粉1∶2 水泥砂漿保護鋼板。
（4）考慮到鋼板與混凝土共同工作的協調性,鋼板的平直度以及打磨過程中的損耗,應在計算鋼板面積時乘以放大系數1. 1～1. 15 。

（5）如條件允許,粘貼鋼板前,應對被加固梁利用千斤頂對稱頂升次梁,使主梁卸荷,有利于原梁底受拉鋼筋與粘貼鋼板更好地協同工作,同時減少受荷后梁的撓度。

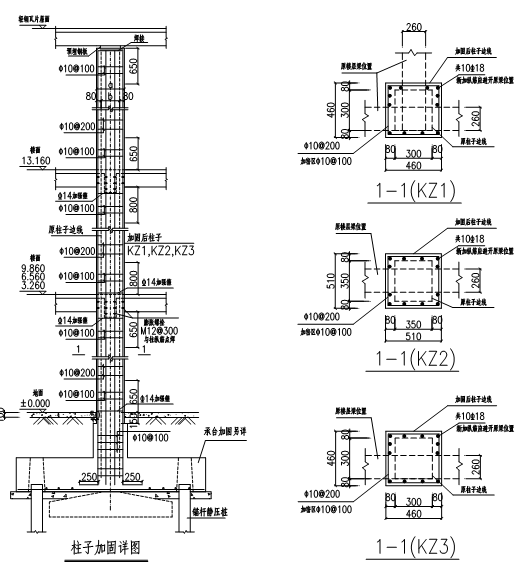

圖1、框架柱加固詳圖

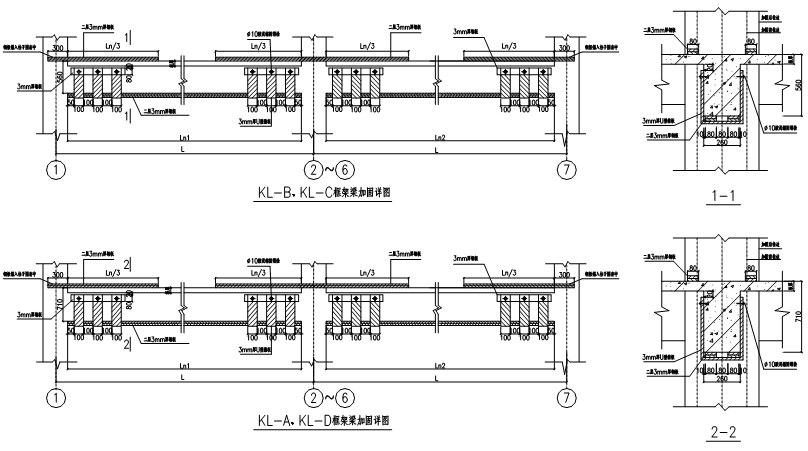

圖2、框架梁加固詳圖

---
