15.1  自上世紀80年代，我國橋梁建設發展非常快，修建了大量單跨跨徑超過150m的特大跨徑橋梁，以及大跨徑的斜拉橋和懸索橋等特殊橋梁。這類橋梁一般在日常的交通和經濟運行中占據非常重要的地位，并常常處于震后交通生命線的關鍵節點部位，部分橋梁甚至還承擔電力、城市用水等的輸送功能，其抗震設防標準與性能目標應根據其功能需求進行深入的研究，故不在本規范加固適用范圍內。

15.2  抗震評估

15.2.1  對橋梁結構進行抗震性能的評估的原因來自兩個方面，首先是地震中橋梁的嚴重破壞后震害的修復或加固；其次是隨著新規范的頒布執行、設計方法的發展和更新，需要對按以前方法設計的或根本就沒有進行抗震設計的橋梁的抗震性能進行評估。橋梁抗震性能評估及加固過程不同于新建橋梁的抗震設計，在對橋梁進行抗震評估后，并結合投資效益分析確定橋梁是否需要加固以及加固的標準。既有公路橋梁有相當一部分未考慮抗震設防，有些雖然考慮了抗震設防，但與現行《中國地震動參數區劃圖》（GB18306-2001）的規定相比，并不能滿足相應的設防標準的要求，而且隨著抗震理論水平的發展和震害經驗的不斷總結，抗震設計規范也進行了改進。橋梁抗震性能評估及加固過程不同于新建橋梁的抗震設計，在對橋梁進行抗震評估后，并結合投資效益分析確定橋梁是否需要加固以及加固的標準。

15.2.3  首先確定最危險及最需要加固的結構，可稱為優先研究階段；其次是對需要加固的橋梁進行詳細的結構分析階段。并非一個地區或一個國家中的所有可能遭受震害的橋梁均要同時進行加固，有些橋梁即使在地震中遭到一定的破壞，但仍能滿足運行的要求，或者在降低車輛荷載等級后無需加固仍可繼續使用。在選擇需要加固的橋梁時，除了最危險的橋梁需優先考慮之外，同時也受到橋梁的重要性、結構的實際破壞情況和經濟實力等因素的制約。

對既有公路橋梁進行抗震性能評價和抗震加固時，待評價的公路橋梁應根據路線等級及橋梁的重要性和修復（搶修）的難易程度，按新編公路橋梁抗震設計規范將公路橋梁分為A 類、B 類、C 類、D 類四個抗震設防類別。A 類橋梁是指位于高速公路和一級公路上的主跨徑超過150 米的特大型橋梁（不含引橋及引道），B 類橋梁是指高速公路和一級公路上的除A 類以外的橋梁及二級公路上的大橋、特大橋等，C 類橋梁是指屬A、B、D 類以外的公路橋梁，D 類橋梁是指位于三、四級公路上的抗震次要的橋梁。

在抗震評估的優先研究階段，主要從以下幾個主要方面著手：

A

(a)橋梁結構的重要性；

(b) 結構本身的特點及結構的易損性，結構易損性不但與結構的形式有關（如：橋梁的跨數、上下部結構的連接情況、橋墩的形式、橋臺的布置等），而且與橋梁設計時間及建筑質量有關，有些橋梁沒有進行抗震設計，有些橋梁的抗震設計單一依據強度方法，而對延性的考慮不夠，橋墩在地震作用下的耗能能力很差；

(c) 基礎及場地的特征，主要包括砂土液化的可能性、場地土的類型等；

(d) 橋梁所在地區的設防烈度；

(e) 結構建造的年代。

15.2.4 按新編公路橋梁抗震設計規范，對于不同重要性的橋梁，按設計基準期內的風險概率采取相近的原則：當遭受橋梁設計基準期內發生概率較高的地震E1影響時，一般不受損壞或不需修理可繼續使用；當遭受橋梁設計基準期內發生概率較低的地震E2影響時，應保證不致倒塌或產生嚴重結構損傷，經加固修復后仍可繼續使用。其中，根據新編公路橋梁抗震設計規范，地震E1為設計基準期內超越概率為63.2%的地震作用；而地震E2為設計基準期內超越概率為2%的地震作用。

15.2.5  根據歷次大地震橋梁震害的調查和大量的實驗、理論研究結果，公路橋梁的地震破壞主要為：（1）承臺的抗剪及抗傾覆性能不足，導致承臺傾覆；（2）橋墩塑性鉸的抗彎、抗剪強度及變形能力不足，導致橋墩破壞；（3）橋墩鋼筋的連接及錨固性能導致橋墩破壞；（4）蓋梁與橋墩的節點處的破壞；（5）樁基的強度、橋梁支座連接等破壞。因此對現有橋梁的抗震性能評估應從這下幾方面著手。

對既有公路橋梁進行抗震性能評價時，應根據一般調查時所掌握的資料，通過與現行抗震設防標準的比較，確定待評價橋梁抗震的抗震性能水平。

地震需求為結構地震反應，包括：墩柱、橋臺、支座、基礎等的彎矩、剪力、軸力值以及支座、墩柱、基礎和伸縮縫等的位移、轉角和延性值等；能力為根據構件的實際尺寸和材料經計算分析得到或試驗驗證所具有的能力值。

能力/地震需求比值大于等于1 表明該構件在該水準地震作用下不會發生破壞，小于1 表明該構件在該水準地震作用下，可能發生破壞。從結構中最低的比值開始，調查每一比值低于1 的構件，評價由于該構件的破壞對整個結構抗震抗震性能的影響，從而確定評價結果。如果被評價某構件的破壞導致不可接受的后果，經加固后的構件滿足了抗震性能，這時仍需對整個橋梁結構的抗震性能進行重新評價。當加固好的構件改變了結構其他構件的響應，也必須對其進行重新評價，重新計算各構件的抗震能力/地震需求比值，重新評價各構件的抗震性能。

15.2.6 地震E1作用下，結構處在彈性工作范圍，可采用反應譜方法和線性時程方法計算，對于規則橋梁，由于其可簡化為單自由度，因此可考慮采用簡化的單模態反應譜方法計算。地震E2作用下，由于結構已進入彈塑性工作范圍，對于非規則橋梁只有采用非線性時程的方法才能正確預計結構的非線性地震反應；但對于規則橋梁，可以利用結構的彈性反應，采用修正系數的方法來考慮彈塑性效應，因此可采用簡化方法。

15.2.7由于重力式橋墩一般為混凝土等結構，結構尺寸大、延性能力低，因此可只考慮進行地震影響E1作用下的抗震性能評估。D類橋梁是指位于三、四級公路上的抗震次要的橋梁，也只考慮進行地震影響E1作用下的抗震抗震性能評估。

15.2.8 為了簡化橋梁結構的動力響應計算及抗震設計和校核，將梁式橋、高架橋，根據其結構在地震作用下動力響應的復雜程度分為兩大類，即規則性橋梁和非規則性橋梁。對于規則性橋梁的抗震評估、設計與校核，根據目前積累的大量震害經驗及理論研究成果，采用簡化計算方法和設計校核步驟就可以很好把握其在地震作用下的動力響應特性，并使設計的結構滿足預期的性能要求。對于非規則性橋梁，由于其動力響應特性的復雜程度，采用簡化計算方法不能很好的把握其動力響應特性，因此對非規則性橋梁，要求采用比較復雜的分析方法和設計校核過程來保證其在實際地震作用下的性能滿足要求。

若實際橋梁結構在地震作用下的動力反應可以近似簡化為單自由度系統的動力反應，則這類結構稱為規則性橋梁結構。根據這個定義，規則性橋梁的地震反應應以一階振型為主，進而可以采用本規范建議的各種簡化計算公式進行分析。對規則性橋梁采用簡化的設計、校核過程也可以保證其能夠滿足規范規定的預期抗震設計性能目標。

顯然，要滿足規則性橋梁這個定義，實際橋梁結構應在跨數、幾何形狀、質量分布、剛度分布以及橋址的地質條件上等需要服從一定的限制。具體地講，要求實際橋梁的跨數不應太多，跨徑不宜太大（避免軸壓力過高），在橋梁縱向和橫向上的質量分布、剛度分布以及幾何形狀都不應有突變，相鄰橋墩的剛度差異不應太大，橋墩長細比應處于一定范圍，橋址的地形、地質沒有突變，而且橋址場地不會有發生液化和地基失效的危險等等。對彎橋和斜橋，要求其最大圓心角和斜交角應處于一定范圍；對安裝有隔震支座和（或）阻尼器的橋梁，則不屬于規則橋梁結構定義范圍。為了便于實際操作，此處對規則性橋梁給出了一些規定。迄今為止，國內還沒有對規則橋梁結構的定義范圍作專門研究，這里僅借鑒國外一些橋梁抗震設計規范的規定并結合國內已有的一些研究成果.

15.3 橋墩加固方法

15.3.1  在美國，自從1989 年Loma Prieta 地震后，改進橋梁下部結構（橋墩、柱、蓋梁和基礎）抗震性能的加固措施受到大量的研究和發展。尤其在加州San Diego 大學對大量新建的和加固的橋墩、柱進行了試驗研究。這些研究項目主要是研究各種加固措施對提高橋墩、柱構件的彎曲、剪切強度和橋墩的彎曲延性能力的有效性。既有橋梁的鋼筋混凝土橋墩通常在彎曲延性能力和剪切強度方面存在不足。彎曲強度不足可能是由于在塑性鉸區的縱筋搭接不足或縱筋提前截?cái)嘣斐傻?。對于鋼筋混凝土橋墩、柱，目前?yīng)用比較多的加固技術有加大截面法、鋼管外包加固方法、復合材料加固方法等。

加大截面法是一種常用的墩柱加固方法，在原有墩柱的表面增加一層混凝土及縱向鋼筋和橫向鋼筋，增加的橫向鋼筋能提高墩柱的剪切強度及延性能力，而縱向鋼筋能否提高墩柱的彎曲強度則取決于縱筋是否錨固在承臺中，承臺也必須加固以便承受增加的剪力及傾覆彎矩。若縱筋在承臺表面處被切斷，則彎曲強度不會增加，由于外包混凝土對核心混凝土的約束作用，提高了墩柱的延性能力。加大截面加固方法通常采用的截面形式有圓形、矩形等，加固方式可分為全截面加固和部分加固方法。為提高加固后墩柱的延性能力，必須保證加大截面對原有墩柱截面的約束作用，對圓形墩柱而言比較容易實現，可采用密布箍筋或螺旋式箍筋，而對于矩形或方形墩柱截面，則采用添加輔助箍筋，同時鑿去原有墩柱轉角處的混凝土，并采用多角形箍筋，可獲得較好的約束效果。

鋼管外包技術：這個技術最初是針對圓柱橋墩提出的。采用兩塊半圓形的鋼管現場沿豎向接縫焊接，鋼管內徑比橋墩直徑略大，空隙中灌注添加微膨脹劑的水泥沙漿，鋼管的下端與承臺頂面有3-5cm 的間隙，防止橋墩在地震作用下彎曲時因鋼管的受壓而增加截面的彎曲強度。鋼管提供的是有效的被動約束應力，這種被動約束應力來自于混凝土受壓而引起的膨脹受到鋼管環向強度和剛度的限制。類似的效果當橋墩發生對角剪切破壞裂縫時也存在。因此，鋼管可被看作連續的環向箍筋。對于矩形橋墩，為了提供類似于圓柱橋墩的連續的約束效果，建議加固時采用橢圓形的鋼管，較大空隙可灌注與原橋墩（柱）同標號的混凝土。加固后的矩形橋墩具有很好的彎曲和抗剪能力。矩形鋼管對提高橋墩、柱的抗剪能力是有效的。但橋墩進行抗剪加固時必須保證足夠的彎曲延性能力，但矩形鋼管提供的延性能力很差。

復合材料加固方法：通過外包組合纖維/環氧樹脂套管來實現約束效果已經通過試驗的研究得到證實。在橋墩的關鍵區域如橋墩底部可由無應力纖維/環氧樹脂纏繞套管提供被動約束應力。這個加固技術試驗研究表明可有效提高圓形橋墩的彎曲延性能力和抗剪強度?，F(xiàn)場安裝和耐久性等因素是否能滿足要求是該項技術能否應用的關鍵。

15.3.2 引用美國：“Seismic RetrofittingManual for Highway Bridges”的規定。

15.3.3 引用美國“SeismicRetrofitting Manual for Highway Bridges”的規定。

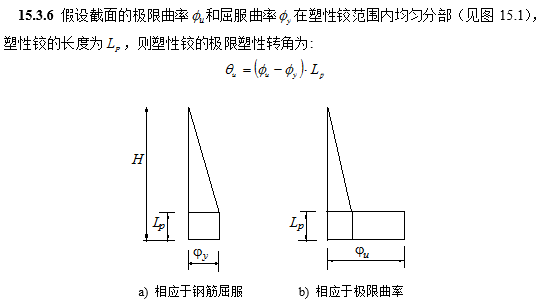

圖 15.1曲率分部模式

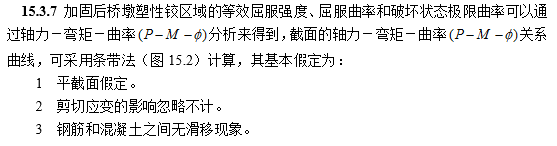

1  平截面假定。

2  剪切應變的影響忽略不計。

3  鋼筋和混凝土之間無滑移現象。

4  采用前述的鋼筋和混凝土的應力－應變關系。

用條帶法求彎矩－曲率關系時有兩種方法，對于給定的軸力，采用逐級加荷載法和逐級加變形法。逐級加荷載法的主要問題是每改變一次荷載，截面曲率和應變都要同時改變,而且加載到最大彎矩之后，曲線進入軟化段，很難確定相應的曲率和應變，一般采用逐級加曲率法。

15.3.9 對于規則橋梁的單柱墩，由于可簡化為單自由體系，E2水平地震作用下，墩頂?shù)娜菰S位移可以根據塑性鉸的塑性轉動能力，參考美國《加州抗震設計規范》，按3.1.3條計算出。對于雙柱墩橫向，由于很難根據塑性鉸轉動能力直接給出計算墩頂?shù)娜菰S位移的計算公式，建議采用靜力推導方法（Pushover），計算墩頂容許位移。

15.3.10 地震中大量鋼筋混凝土墩柱的剪切破壞表明：在墩柱塑性鉸區域由于彎曲延性增加會使混凝土所提供的抗剪強度降低。為此，各國對墩柱塑性鉸區域的抗剪強度進行了許多研究，ACI－319－89 要求在端部塑性鉸區域當軸壓比小于0.05時，不考慮混凝土的抗剪能力，新西蘭規范NZS－3101中規定當軸壓比小于0.1時，不考慮混凝土的抗剪能力。而我國《公路工程抗震設計規范》沒有對地震荷載作用下的鋼筋混凝土墩柱抗剪設計作出特別的規定，工程設計中缺乏有效的依據，只能套用普通設計中采用的斜截面強度設計公式來進行設計和校核，存在較大缺陷。因此，對增大截面法加固的橋墩，采用《美國加州抗震設計準則》的抗剪計算公式，但對其混凝土提供抗剪能力計算公式進行了簡化，具體如下。

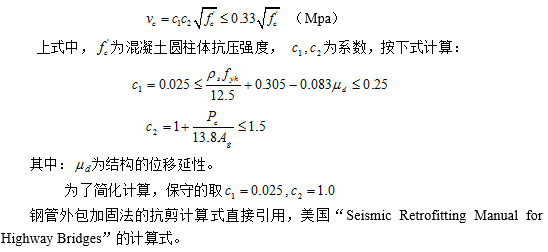

《美國加州抗震設計準則》的抗剪計算公式中塑性鉸區域內混凝土提供的名義抗剪應力為：

15.4  橋梁基礎加固方法

15.4.1  在橋梁抗震加固中，基礎的加固可能是最昂貴的。發現的缺陷主要有承臺彎曲強度、剪切強度、承臺/柱剪切強度、橋墩縱筋錨固、樁承載力和抗傾覆能力等不足。

15.4.2 由于承臺頂部鋼筋較少，使承臺與樁的抗拉連接不足導致承臺的彎曲強度較低。底部鋼筋也可能不足，尤其對于寬的承臺，遠離橋墩的鋼筋發揮的作用很低。

15.4.3 如果超過一倍承臺厚度的范圍內，則這些鋼筋提供的抗彎強度是很少的，除非允許承臺中發生較大的延性變形。

15.4.5 當受到情況限制無法采用增加鋼筋混凝土來提高承臺的彎曲強度時，可以使用預應力技術進行加固。預應力管宜穿過原有的承臺，如果不允許，也可從增加的鋼筋混凝土中穿過，但后一種方式效果可能比前一種要差。

 承臺剪切強度不足時的加固比彎曲強度加固要復雜的多。在大多數既有承臺中，在橋墩壓力和基礎、樁反力之間的剪力是由承臺內對角受壓部分的混凝土承擔的，這往往要求承臺底部的鋼筋錨固牢固，作成90 度彎鉤。如果對角受壓部分混凝土傾斜角度少于30 度，或底部受拉鋼筋錨固不足，則需通過增加承臺厚度（這將增加混凝土抗剪機構承受的能力）、或穿過承臺的豎向鋼筋或預應力筋（相當于增加額外的箍筋）水平向穿過承臺的預應力筋（一般用于增強彎曲強度，同時也可增強抗剪能力）來提高承臺的抗剪能力,如圖15.3

圖15.3 承臺剪切強度加固

15.4.6 擴大基礎（承臺）或樁基礎支撐承臺在地震作用下可能發生上拔（提離）。這中響應有時是可以允許的。當傾覆彎矩小于墩柱的彎曲強度時，這種承臺搖擺可以起到隔震的效果，從而避免墩柱、承臺發生屈服。然而當搖擺的位移很大或承臺可能發生破壞，這時需進行加固，以提高抗傾覆的能力。增加拉力樁一般與增大承臺平面尺寸同時應用。值得指出的是，利用地基錨固很難從地基錨固中得到主動的拉力，因此，當發揮地基錨固作用以提高傾覆抗力之前，承臺就可能會發生較大的位移而達不到預期效果。

15.5  減隔震加固措施

15.5.1  在橋梁抗震設計中，引入隔震技術的目的就是利用隔震裝置在滿足正常使用功能要求的前提下，達到延長結構周期，消耗地震能量，降低結構的響應。因此，對于橋梁的隔震設計，最重要的因素就是設計合理、可靠的隔震裝置并使其在結構抗震中充分發揮作用。即橋梁結構的大部分耗能、塑性變形應集中于這些裝置，允許這些裝置中在罕遇地震作用下發生大的塑性變形和存在一定的殘余位移，而結構其它構件的響應基本為彈性或有限塑性。應注意到，當隔震裝置采用的是鉛芯橡膠支座或高阻尼橡膠支座時，已改變了傳統鋼支座等提供的約束關系，其與傳統的鋼支座不同，不再是提供簡單的“固定”、“可動”約束條件，而是彈性約束條件。為設計人員提供了一種比較自由的方式來確定分配到下部結構各構件中的水平力，改善了整個橋梁下部結構的受力。此外，在橋梁結構中使用隔震裝置還具有以下一些優點：

通過設計隔震系統，可改善降低后的地震力在下部結構各支座間的分布，以保護橋墩、橋臺，必要時還保護上部結構。

對結構橫向地震反應采用隔震，可以調節橫向剛度，因而可改善結構的扭轉平衡，降低地震力。當上部結構隔震段在平面圖上又細又長時，有時可以通過調節隔震支座的橫向剛度使得下部結構的剛度近似相等，從而達到調節結構的地震反應。

上部結構隔震可用來減小或消除在設計水準地震下下部結構超出彈性范圍的現象，在難以檢查或修復的地方，如部分埋置的橋墩和它們的基礎，可避免在這些部位發生嚴重的非彈性變形。

采用隔震系統后，在同等造價情況下可獲得比傳統抗震設計高的抗震性能，如保護墩柱。

這些隔震支座在正常使用條件下，由溫度、收縮、徐變等變形引起的抗力很小，這為城市高架橋梁中超多跨連續梁橋的采用，即減少伸縮縫的使用提供了可能，使連續梁橋一聯的長度增加，大大改善了行車條件并降低了維護費用。

同傳統非隔震橋梁比，在經歷較大地震后，隔震裝置的更換比較容易，維修時間和費用均比較低，而傳統橋梁的抗震加固在時間、費用上一般比較高。值得指出的是，隔震技術的應用并不是在任何情況下均適用。對于基礎土層不穩定，易于發生液化的場地；下部結構柔性大，橋梁結構本身的固有周期比較長；位于場地特征周期比較長，延長周期可能引起地基與橋梁結構共振以及支座中出現較大負反力等情況，不宜采用隔震技術。

15.5.2  橋梁減隔震設計就是通過引入隔震裝置來延長結構的周期，達到改變結構動力特性的目的，以避開地震能量相對集中的頻段，并利用耗能裝置來抑制結構的位移，從而達到全面降低結構動力響應的目的。因此，在地震作用下應以隔震裝置抗震為主，非彈性變形和耗能宜主要集中于這些裝置，而其它構件（如橋墩等）的抗震為輔。為了使大部分變形集中于隔震裝置，就必須使隔震裝置的水平剛度遠低于橋墩、橋臺、基礎等的剛度。因此規范強行規定隔震設計的橋梁，其隔震周期至少應為非隔震周期的2倍以上。

15.5.3  當減隔震裝置采用的是鉛芯橡膠支座或高阻尼橡膠支座等類似的橡膠型減隔震裝置時，已改變了傳統鋼支座等對橋梁提供的約束關系，與傳統的鋼支座不同，不再是提供簡單的“固定”、“可動”約束條件；而是彈性約束條件。這也就使的結構的振動響應成為整體。這就給設計人員提供了一種比較自由的方式來確定分配到下部結構各橋墩、橋臺間的水平力，改善了整個橋梁下部結構的受力。由于橡膠隔震支座的引入，橋梁的響應是整體的，各橋墩的響應是相互耦連的。隨著計算機軟件的發展，較復雜的分析計算完全可由計算機來完成，也并不會增加設計人員的工作量。因此，在本規范中，對于隔震橋的分析，其分析模型一般建議采用全橋模型，而不必沿用過去規范中所采用的簡化單墩模型等。減隔震結構一般比較柔，在地震作用下結構的變形一般比較大，同普通橋梁相比，伸縮縫、擋塊等因素對減隔震橋梁動力響應的影響比較顯著。因此，在進行減隔震橋梁動力響應校核時，應對這些因素給予適當考慮。

15.5.4  從橋梁減隔震設計的原理知，減隔震橋梁抗震的主要構件是減隔震裝置，而且，在地震中允許這些構件發生損傷。這就要求減隔震裝置性能可靠，且震后可對這些構件進行維護。此外，為了確保減隔震裝置在地震中能夠發揮應有的作用，也必須對其進行定期的檢查和維護。

15.5.5  當橋墩位于顯著不同地震條件時，或橋長大于600米，理論分析表明，由于地震動特性的空間變化，可能會對隔震橋梁的動力反應有較大影響，特別是對結構的位移反應可能影響顯著，因此，建議對此給予適當考慮。

15.5.6  由于彈性反應譜分析方法的簡潔性和已為大多數設計人員所熟悉，且在一定條件下，使用該分析方法進行減隔震橋梁的分析仍可得到較理想的計算結果。尤其在初步設計階段，可幫助設計人員迅速把握結構的動力特性和響應值，因此，它仍是隔震橋梁分析中一種十分重要的分析方法。但由于目前大多數減隔震裝置的力學特性是非線性的，必須借助于等效線性化模型才能采用反應譜分析方法。由于隔震裝置的非線性特性，在分析開始時，隔震裝置的設計位移是未知的，因而其等效剛度、等效阻尼比也是未知的，所以彈性反應譜分析過程是一個迭代過程。正是由于隔震裝置的非線性特性及其與橋墩非線性特性的相互影響以及隔震橋響應對伸縮裝置、擋塊等防落梁裝置的敏感性等因素，如果需要合理的考慮這些因素的影響時，宜采用非線性動力時程分析方法。因此要求，在進行抗震性能校核時，采用非線性動力時程分析方法進行分析。

15.5.7  由于單自由度反應譜分析方法在分析模型，以及采用等效剛度、等效阻尼比來近似描述非線性減隔震裝置等方面的局限性，對于規則性橋梁，可得到滿意的計算結果。此處限制在E2地震作用下，隔震橋梁的基本周期（隔震周期）應是未采用隔震技術橋梁基本周期的三倍以上的條件下，才允許采用單自由度反應譜分析方法，主要是由于隔震裝置的非線性特性影響，通過分析研究表明，當滿足該條件時，隔震橋梁的動力響應比較簡單，可由單自由度反應譜分析方法得到比較好的計算結果；對于比較復雜的橋型，或場地條件、減隔震裝置力學特性等比較特殊時，單自由度反應譜分析方法給出的計算結果有時并不理想。因此，本規范在大量研究的基礎上，同時借鑒國外規范的要求，對單自由度反應譜分析方法的適用條件給出一些限制。

15.5.9 由于減隔震裝置是減隔震橋梁中的重要組成部分，它們必須具有設計要求的預期的性能。因此，本規范要求在實際采用減隔震裝置前，必須對預期減隔震裝置的性能和特性進行嚴格的檢測實驗。原則上須由原形測試結果來確認隔震系統在地震時的性能與設計相符。檢測實驗包括減隔震裝置在動力荷載下、靜力荷載下的試驗兩部分。并依據相關的試驗檢測條文、檢測規程等進行。

15.6   防落梁加固構造措施

15.6.1 本規范僅例舉了防落梁措施的幾種典型形式。還可以根據設計的具體情況采用其它合理、有效的防落梁措施。

15.6.2  使用橫向和縱向限位裝置可以實現橋梁結構的內力反應和位移反應之間的協調，一般來講，限位裝置的間隙小，內力反應增大，而位移反應減??；相反若限位裝置的間隙大，則內力反應減小，但位移反應增大；橫向和縱向限位裝置的使用應使內力反應和位移反應二者之間達到某種平衡，另外橋軸方向的限位裝置移動能力應與支承的變形能力相適應；限位裝置必須無損于支承的移動或回轉等功能；限位裝置必須考慮到支承部分的維護管理；限位裝置的設置不得有礙于防落梁構造機能的發揮。

15.6.3本條直接引用歐洲橋梁抗震規范的條文。
